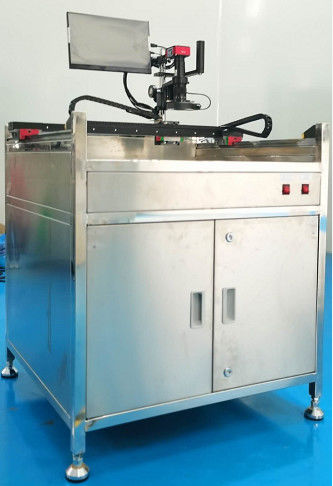

50HZ 60HZ Máy kiểm tra stencil chống mòn cho lưới thép

Thiết bị thử nghiệm cho lưới thép, lưới sợi và bảng PCBATW-6200

Phạm vi phát hiện:

Phạm vi phát hiện tối đa 750mm * 750mm

Sự phổ quát mạnh mẽ:

Thích hợp để thử nghiệm lưới thép, lưới sợi và bảng PCBA

Dễ sử dụng:

Khám phá thời gian thực bằng tay, đơn giản và thuận tiện

Thành phần của máy:

Máy ảnh công nghiệp và màn hình hiển thị thời gian thực

Một thành phần quan trọng của thiết bị, một phụ trách hình ảnh và một phụ trách hiển thị hình ảnh thời gian thực

Hệ thống nguồn ánh sáng:

Sự kết hợp của nguồn ánh sáng tròn trên cùng và nguồn ánh sáng dưới không bóng đảm bảo hiển thị rõ ràng hơn các kết quả phát hiện

Các thành phần cấu trúc

1. cao chính xác đường ray hướng dẫn và các thành phần trượt để hoạt động dễ dàng và mượt mà hơn;

2. Áp dụng để làm bàn bằng thủy tinh thô gương;

3. khung thép không gỉ, chống gỉ, mạnh mẽ và bền;

4Các thành phần cấu trúc là màu đen anodized, mà là tổng thể đẹp và nhẹ.

Hướng dẫn vận hành:

Chuẩn bị khởi động

1. Xác nhận nếu điện áp đầu vào là chính xác

2. Xác nhận nếu các phích cắm trong hộp điện là an toàn

3. Xác minh rằng kết nối giữa máy ảnh và màn hình hiển thị là chính xác

4. Khởi động và hiển thị màn hình debugging

Bật công tắc nguồn chính và công tắc màn hình hiển thị

5. Cài đặt và sử dụng chuột

6. Điều chỉnh màn hình hiển thị và sử dụng

Khi màn hình hiển thị được bật và chuột được kết nối, nhấp chuột phải để hiển thị hình ảnh được hiển thị trong hình ảnh sau bên phải

Các bước hoạt động:

1. bật nguồn và nhấn nút [Power] ở phía dưới bên phải của bàn làm việc

2. Đặt lưới thép để được thử nghiệm theo chiều ngang trên [ Bàn thử nghiệm ]

3- Điều chỉnh độ sáng và lấy nét ống kính của ánh sáng tròn trên cùng.

4. Giữ yên tay và kiểm soát hướng của trục XY để sắp xếp ống kính với mỗi vị trí được phát hiện.

5. Quan sát màn hình hiển thị thời gian thực để đánh giá thủ công

Cảnh báo:

1. Khi lắp đặt nền tảng thử nghiệm, nó là cần thiết để điều chỉnh mức độ và cố định chân cup vững chắc

2. Không đặt mảnh vỡ trên đường ray hướng dẫn và bàn làm việc, và duy trì nó theo lịch trình

3. Các đường ray hướng dẫn nên được bôi trơn thường xuyên

4Máy phải được đặt đất theo quy định.

5. ống kính và màn hình hiển thị là các công cụ chính xác, với lực điều khiển chuyển động nhẹ

Các thông số sản phẩm:
